瑞银电子推出充电桩专用的J5025系列直流电能表，以及GSH01直流电能表，符合欧盟MID 认证和德国PTB认证，法国LNE认证，以及UL认证，IEC认证、CE认证。

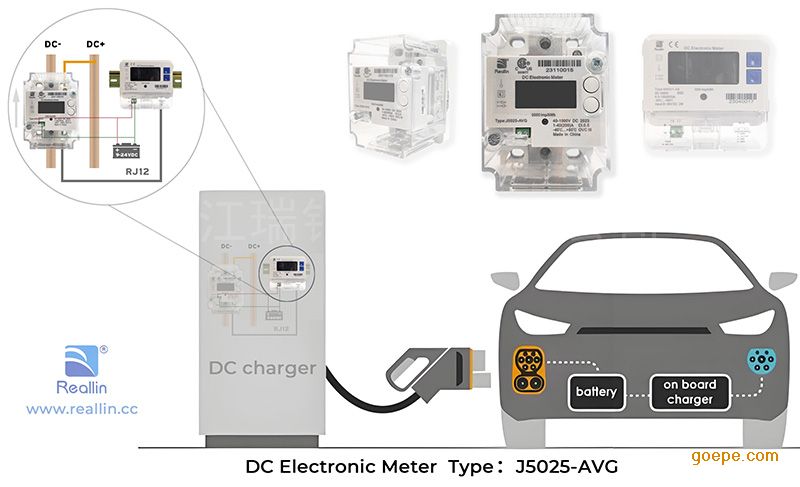

▌J5025系列直流电能表
●一体式直流智能电能表，是专为充电桩等直流计量场景开发的新一代产品。
●该表采用分流器和电能表一体式设计，具有计量准确度高、体积小巧、接线方便、通信兼容性强、功能丰富等特点，可实现分流器和电能表整体封印。
●支持双向计量，总能量、枪能量、线损耗能量测量，可接外部显示单元。
●本J5025系列直流智能电表，通过PTB、MID、CE、UL、IEC认证。
项目
技术参数
电压
Umax
1000V
Umin
40V
电流
起动电流Ist
0.16A
*小电流Imin
1A
*大电流Imax
200A
参比电流IRef
40A
辅助电压
9～24vDC
准确度等级
有功0.5/Class C
脉冲常数
1000imp/kWh
RS485数据接口
RJ12-1、RJ12-2
通讯波特率
115200 bps, 8N1 (可配置）
辅助电源
＜5W
工作温度
-40°C～+80°C（其中MID认证为-40°C～+70°C）
存储温度
-40°C～+85°C
符合标准
EN 50470-1, EN 50470-3, IEC 62053-41
重量
约500g
尺寸
105 x 71 x 80mm
认证
J5025-AVE（MID认证、PTB认证）、J5025-AVG（IEC认证、UL认证、CE认证）
▌GSH01直流电能表
●一体式直流智能电能表，是专为充电桩等直流计量场景开发的新一代产品。
●该表采用分流器和电能表一体式设计，具有计量准确度高、体积小巧、接线方便、通信兼容性强、功能丰富等特点，可实现分流器和电能表整体封印。
●单、双向计量可配置，支持总能量、枪能量、线损耗能量测量，可接外部显示单元。
●本系列直流智能电表（GSH01），通过PTB、MID、LNE认证。
项目
技术参数
电压
Umax
1000V
Umin
150V
电流
起动电流Ist
0.52A
*小电流Imin
6.5A
*大电流Imax
650A
参比电流IRef
130A
辅助电压
9～36vDC
准确度等级
KL.B（有功1.0/Class B）
脉冲常数
1000imp/kWh
RS485数据接口
RJ12-1、RJ12-2、RJ12-3
通讯波特率
115200 bps, 8N1 (可配置）
辅助电源
＜5W
工作温度
-40°C～+80°C（其中MID认证为-40°C～+70°C）
存储温度
-40°C～+85°C
符合标准
EN 50470-1, EN 50470-3, IEC 62053-41
重量
约500g
尺寸
115.6 x 107.2 x 70.9mm
认证
PTB、LNE、MID
▌共同点与主要区别
共同点：针对J5025系列与GSH01直流电能表，我们可以搭配一个数据集中显示器，如果要求从充电桩外部查看电流表显示屏上的显示信息时，使用这种分离式显示器就非常有用，如下图。
在这种情况下，数据集中显示器可以连接电能表，在外部查看显示信息，并采用导轨式安装。
▼主要区别点：
项目
技术参数
J5025系列
GSH01
电压
40～1000V
150～1000V
电流 *小电流Imin：1A
*小电流Imin：6.5
*大电流Imax：200A
*大电流Imax：650A
准确度等级
有功 0.5/Class C
KL.B（有功 1.0/Class B）
RS485 数据接口
RJ12-1、RJ12-2
RJ12-1、RJ12-2、RJ12-3
尺寸
105 x 71 x 80mm
115.6 x 107.2 x 70.9mm
认证
J5025-AVE（MID 、PTB ）
J5025-AVG（IEC、UL、CE）
PTB、LNE、MID
▌作者介绍：徐昌国，男，现任职于浙江瑞银电子有限公司（工业事业部），主要负责新能源电力计量仪表（充电桩电能表等）技术咨询及推广。
-
